车位引导HWD-CWYD808系列01
车位引导系统主要用于对进出停车场的停泊车辆进行有效引导和管理。该系统可实现泊车者方便快捷泊车,并对车位进行监控,使停车场车位管理更加规范、有序,提高车位利用率;车场中车位探测采用超声波检测或者视频车牌识别技术,对每个车位的占用或空闲状况进行可靠检测。在每个车位上方安装超声波探测器或者视频探测器即可探测到有无车辆停泊在车位上,管理系统将所有探测信息实时采集到系统中,系统通过计算机实时将引导信息反馈给每个引导指示信号器。
车位引导HWD-CWYD808系列01
车位引导系统主要用于对进出停车场的停泊车辆进行有效引导和管理。该系统可实现泊车者方便快捷泊车,并对车位进行监控,使停车场车位管理更加规范、有序,提高车位利用率;车场中车位探测采用超声波检测或者视频车牌识别技术,对每个车位的占用或空闲状况进行可靠检测。在每个车位上方安装超声波探测器或者视频探测器即可探测到有无车辆停泊在车位上,管理系统将所有探测信息实时采集到系统中,系统通过计算机实时将引导信息反馈给每个引导指示信号器。
车位引导HWD-CWYD808系列01
  • 车位引导HWD-CWYD808系列01
  • 车位引导HWD-CWYD808系列01
  • 车位引导HWD-CWYD808系列01
  • 车位引导HWD-CWYD808系列01
车位引导HWD-CWYD808系列01 车位引导HWD-CWYD808系列01 车位引导HWD-CWYD808系列01 车位引导HWD-CWYD808系列01

车位引导系统是能够引导车辆顺利进入目的车位的指示系统。一般情况是指在停车场引导车辆停入空车位的智能停车引导系统,由探测器对车位进行检测,通过显示屏显示空车位信息,司机通过该信息,实现轻松停车。


原理简介

其原理是首先利用车辆探测器来实时获得车位占用信息。中央控制器根据预先定义的停车策略对显示屏和引导牌进行相应的显示,用户只需按照指示就可以顺利将车辆停入车位。

车位引导系统分为几个模块:车位数据探测模块,中央处理模块,信息发布模块,信息显示模块。这种技术的核心在于车位探测和逻辑判断

车位探测可分为:车牌识别、超声波探测,红外探测,地感线圈探测等

逻辑判断:由程序编写实现,由于每一个停车场的情况都不同,车流方向都不同,出入口数量等都存在差异,因此,每一个停车场的车位引导系统都是特定的定制系统,因此,该模块成为该系统的核心竞争点。

通过对停车场内部各车位的停车状态进行检测,将停车状态信息通过管理器上传到数据转换器,再由数据转换器汇总到引导监控系统,分析处理停车状态数据,并在引导信息屏中(LED)发布空车位信息,引导司机迅速找到停车位,实现轻松停车。


系统结构

系统由三部分组成,即数据采集系统、中央处理系统、输出显示系统。


数据采集系统

① 在每个车位的正上方安装一个超声波探头(超声波探头地址可根据现场情况进行设定,按顺序由1号开始,逐步递增), 8个超声波探头通过RS485总线连接一个探头控制器;(也可以通过无线射频传输)

② 探头控制器通过RS485总线将采集到的车位状态信息进行汇总、处理,然后通过另外一条RS485总线连接到采集终端。探头控制器还可根据收集到的车位信息,进而控制车位照明灯和车位状态灯。最多16个探头控制器(探头控制器地址也可根据现场情况进行设定,按顺序由1号开始,逐步递增)可连接一个采集终端;

③ 采集终端将从各探头控制器收集到的车位信息通过CAN总线传输给数据处理中心(编号为1的采集终端)。CAN总线上最多可连接32个采集终端。

④ 数据处理中心(编号为1的采集终端)通过串口(RS485总线)将采集到的数据实时传递到用于管理的PC机中。PC机进而对车位信息进行处理、统计。数据处理中心还可通过CAN总线下传信息到采集终端上,再由采集终端通过无线或有线的方式发布到附近的空车位显示屏上,以指引驾驶员选择行车路线。


中央处理系统

其功能对采集数据进行分析,并在相应输出设备上进行显示。

① 可利用管理PC上的数据,通过局域网或广域网发布本系统的相关数据;

② 可在数据处理中心(1号采集终端)上连接GSM无线MODEM向城市停车诱导系统控制中心发布(传送或接收)相关数据;

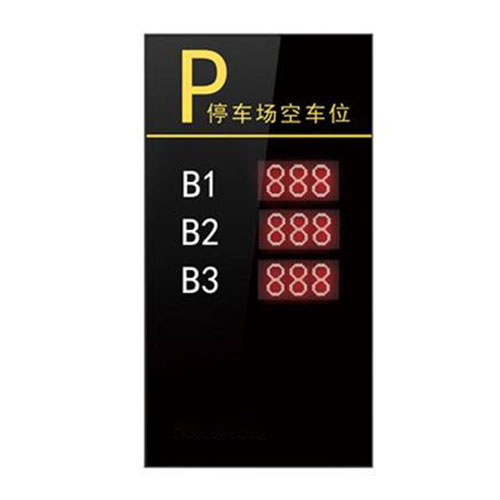

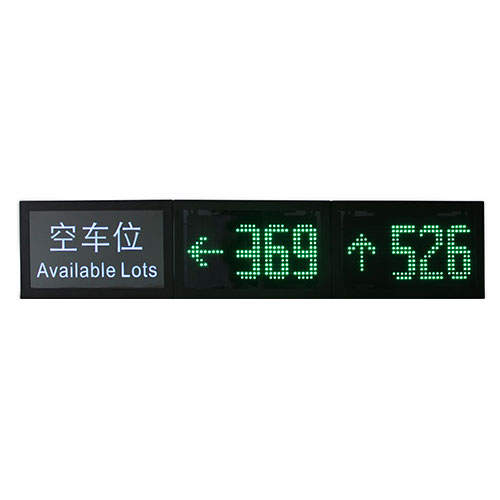

③ 在停车场内的车位数据发布:主要采用在采集终端挂接LED指示屏的方式,这些LED屏安装在停车场入口处或交通分叉路口指示行车方向和空车位数量。

④ 当车辆进入停车场某一具体区域时,安装有停车位前上方与超声探头相连接的车位指示灯(空位亮绿灯)可指引泊车者将车停入某一具体车位。


输出显示系统

它由显示屏和引导牌组成。 工作原理 通过车位探测器,将停车场的车位数据实时采集,系统对停车场的车位相关信息进行收集,并按照一定规则通过数据传输网络将信息送至中央处理系统,由中央处理系统对信息进行分析处理后,将各相关处理数据通过输出设备,给停车场内各指示牌、引导牌等提供信息,指导车辆进入相关车位。对于相关的车位信息,系统提供数据查询接口。
